EDIFICIO MULTIPIANO IN C.A. PER CIVILE ABITAZIONE - COSENZA



 Nome  Edificio Skyline
 Struttura  Edificio in C.A.
 Committente  Skyline S.r.l.
 Ubicazione  Via Panebianco - Cosenza-Italy-
 Attività svolta Realizzazione di un sistema di monitoraggio a fibra ottica.
Attività sperimentale dalle fasi realizzative fino all'entrata in servizio dell'opera.


Breve Descrizione

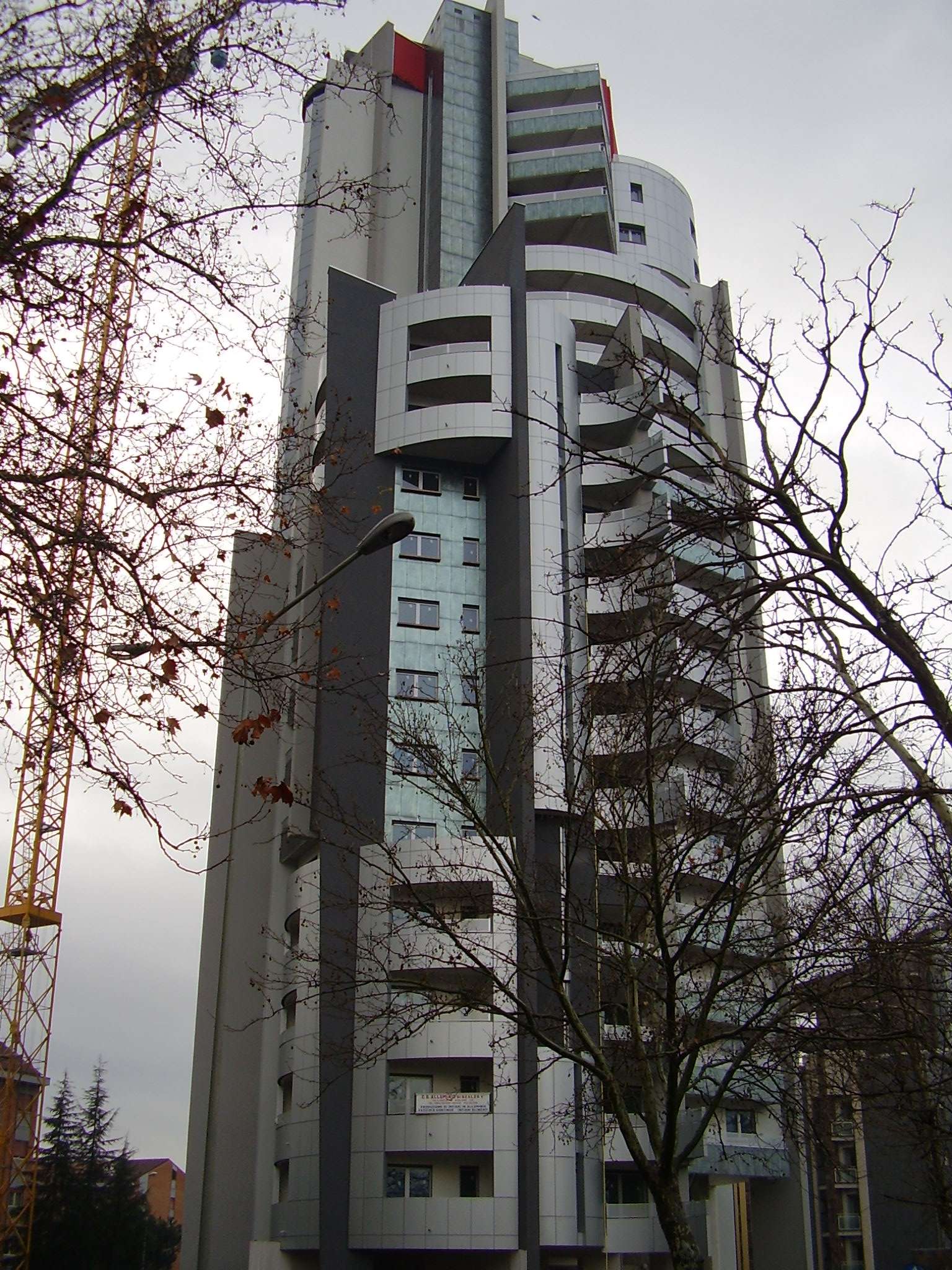

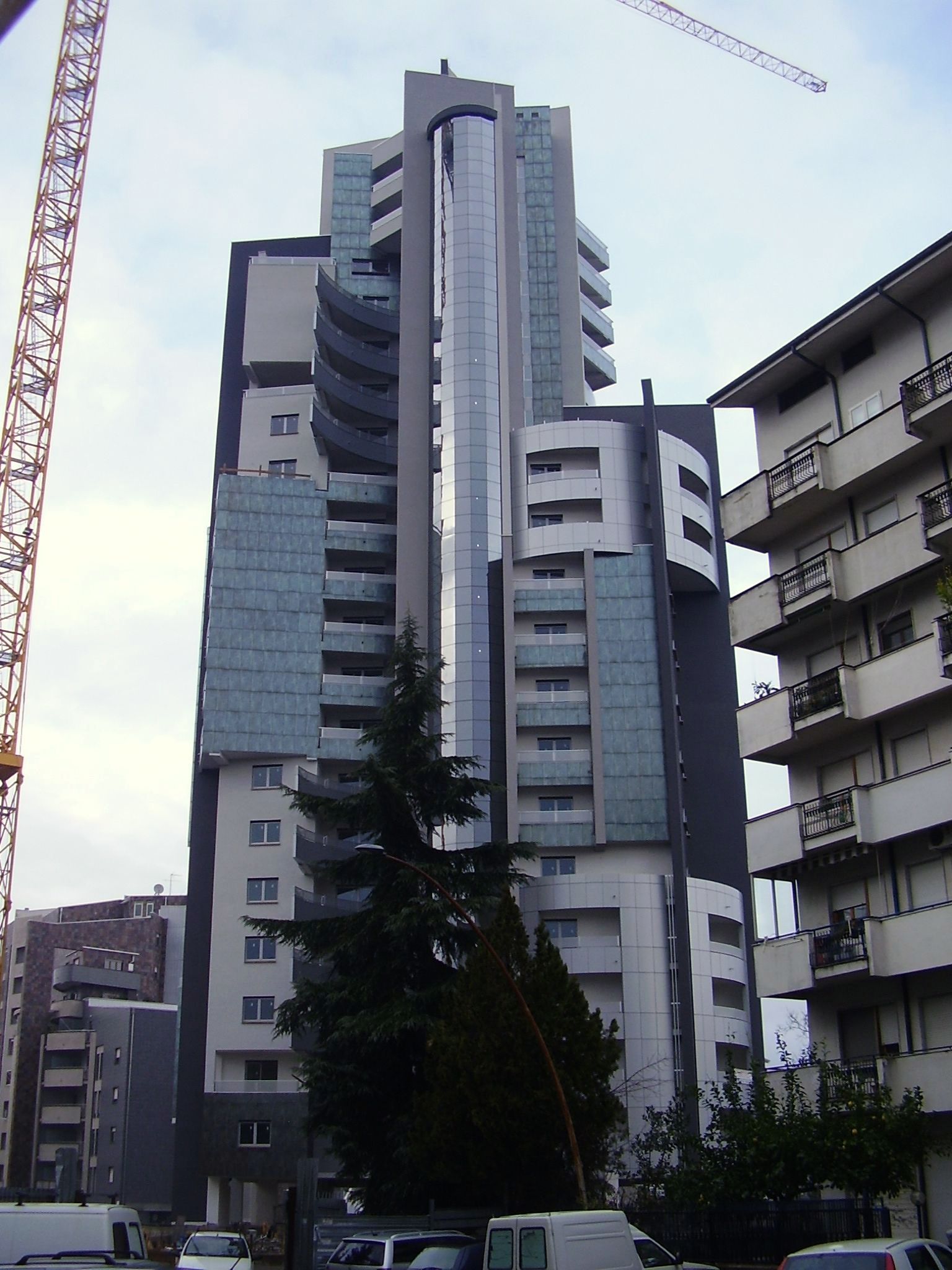

L'edificio monitorato presenta, per l'area geografica di intervento, caratteristiche strutturali e geometriche singolari rispetto a quelle che si rilevano in altre realtà edilizie locali. Si tratta di un immobile in c.a. multipiano di nuova costruzione che presenta 23 piani fuori terra, oltre ad uno completamente interrato con una superficie notevolmente maggiore rispetto a quelle rilevabili ai livelli fuori terra.
Il sistema di monitoraggio è stato ideato e realizzato in funzione di precise indicazioni fornite dalla committenza, le quali mirano principalmente a perseguire i seguenti obiettivi:
- Controllo in opera dei requisiti di idoneità dei materiali.

- Verifica delle fasi costruttive e certificazione della realizzazione "ad opera d'arte".
- Analisi dell'evoluzione del regime di sollecitazione sulle membrature portanti nelle fasi costruttive ed a struttura ultimata.

- Dotare l'immobile di un sistema utilizzabile nel corso della vita utile al fine di controllare l'affidabilità statica.
La ideazione del sistema di monitoraggio è stata tradotta in un progetto il quale, partendo dall'analisi delle sollecitazioni presenti a seguito delle diverse condizioni di carico, contiene l'identificazione delle membrature più sollecitate sottoposte a controllo.
Complessivamente sull'opera sono stati installati n.52 sensori a fibra ottica tra strutture di fondazione e di elevazione.

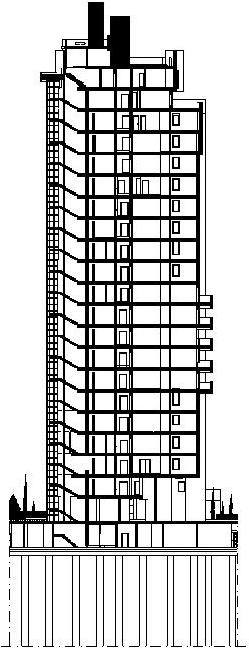

Nella sezione geometrica di seguito riportata, è possibile visualizzare alcune immagini relative agli elementi strutturali monitorati ed alle fasi di installazione.




sky


Carpenteria XX Livello - n.2 travi monitorate Pilastri di XX ordine - n.2 elementi monitorati
Carpenteria XVIII Livello - n.2 travi monitorate Pilastri di XVIII ordine - n.2 elementi monitorati
Carpenteria XVI Livello - n.2 travi monitorate Pilastri di XVI ordine - n.2 elementi monitorati
Carpenteria XIV Livello - n.2 travi monitorate Pilastri di XIV ordine - n.2 elementi monitorati
Carpenteria XII Livello - n.2 travi monitorate  Pilastri di XII ordine - n.2 elementi monitorati
Carpenteria X Livello - n.2 travi monitorate Pilastri di X ordine - n.2 elementi monitorati
Carpenteria VIII Livello - n.2 travi monitorate Pilastri di VIII ordine - n.2 elementi monitorati
Carpenteria VI Livello - n.2 travi monitorate Pilastri di VI ordine - n.2 elementi monitorati
Carpenteria IV Livello - n.2 travi monitorate Pilastri di IV ordine - n.2 elementi monitorati
Carpenteria II Livello - n.2 travi monitorate Pilastri di II ordine - n.2 elementi monitorati
Carpenteria I Livello - n.2 travi monitorate
 Pilastri di I ordine - n.2 elementi monitorati
Pali di fondazione-n.4 elementi monitorati Pianta fondazione- n.4 travi monitorate


VISUALIZZA LA DOCUMENTAZIONE FOTOGRAFICA SULL'INSTALLAZIONE AI DIVERSI LIVELLI
